Co to jest włącznik światła podwójny i jakie ma funkcje?
Podwójny włącznik światła, znany też jako świecznikowy, to kluczowy element każdej instalacji elektrycznej. Dwa klawisze umożliwiają mu niezależne zarządzanie dwoma obwodami oświetleniowymi. Oznacza to, że możemy osobno włączać i wyłączać dwa różne źródła światła, co zapewnia dużą elastyczność w sterowaniu oświetleniem. Wyobraźmy sobie żyrandol, w którym możemy zapalać wybrane żarówki, albo sytuację, gdy posiadamy dwie lampy i potrzebujemy, by świeciła tylko jedna z nich. Dzięki temu możemy precyzyjnie dostosować oświetlenie do naszych potrzeb i preferencji, czyniąc to rozwiązanie niezwykle wygodnym i praktycznym.
Jakie przygotowania są potrzebne do podłączenia włącznika światła podwójnego?
Zanim przejdziemy do dzieła, upewnijmy się, że mamy wszystko, czego potrzebujemy. Dzięki temu unikniemy niepotrzebnych przerw i sprawnie zamontujemy podwójny włącznik światła. Jakie elementy są niezbędne do podłączenia takiego włącznika?
- przede wszystkim odpowiednie narzędzia,
- upewnijmy się, że zakupiony przez nas włącznik jest przeznaczony do obsługi podwójnego obwodu,
- nie zapomnijmy również sprawdzić, czy w puszce elektrycznej znajdują się właściwe przewody, gotowe do podłączenia,
- kluczowy jest również schemat, który zazwyczaj dołączany jest do opakowania nowego włącznika – sprawdźmy, czy go posiadamy.
Jakie narzędzia są niezbędne do montażu podwójnego włącznika światła?
Do prawidłowego montażu włącznika podwójnego potrzebne będą następujące narzędzia:
- izolowane śrubokręty – płaski i krzyżakowy – zapewniające bezpieczeństwo pracy z instalacją elektryczną,
- kombinerki, niezastąpione przy manipulowaniu kablami,
- nóż do izolacji, umożliwiający precyzyjne usunięcie osłony z przewodów,
- próbnik napięcia, dający pewność odłączenia obwodu od zasilania,
- multimetr, wspierający w weryfikacji połączeń i diagnozowaniu problemów,
- poziomica, gwarantująca prosty montaż włącznika,
- złączki Wago (opcjonalne), usprawniające łączenie kabli.
Jakie osprzęt jest wymagany do montażu podwójnego włącznika?
Aby sprawnie zamontować podwójny włącznik światła, oprócz narzędzi, niezbędne są odpowiednie komponenty. Kluczowy jest oczywiście sam podwójny włącznik, ale potrzebna będzie również puszka montażowa. Do sprawnego łączenia przewodów przydadzą się złączki elektryczne, na przykład Wago. Koniecznie zadbaj o to, by wszystkie elementy posiadały niezbędne atesty i były przeznaczone do instalacji elektrycznych – to priorytet ze względu na bezpieczeństwo.
Sam włącznik powinien być wyposażony w co najmniej trzy zaciski:
- jeden oznaczony jako „L” (faza),
- dwa pozostałe, „L1” i „L2”, przeznaczone do podłączenia obwodów oświetleniowych.
Z kolei puszka montażowa zagwarantuje stabilne i bezpieczne osadzenie włącznika w ścianie, chroniąc przewody i upraszczając cały proces instalacji.

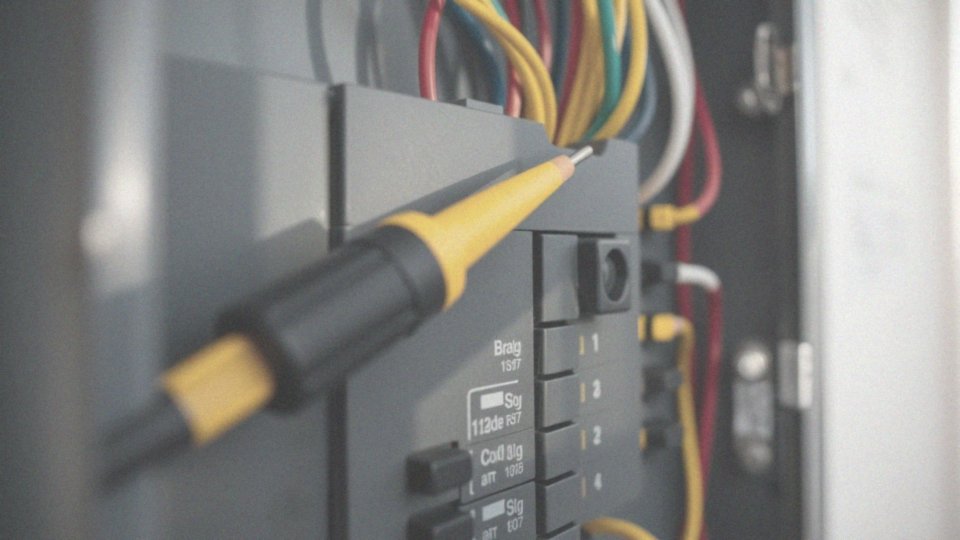

Dlaczego wyłączenie napięcia jest kluczowym etapem podłączenia?
Kluczem do bezpiecznego montażu podwójnego włącznika światła jest bezwzględne odłączenie napięcia. Twoje bezpieczeństwo jest priorytetem! Zanim przejdziesz do jakichkolwiek prac, zadbaj o to, by w obwodzie nie płynął prąd. W pierwszej kolejności wyłącz dedykowany bezpiecznik, wyłącznik nadprądowy lub główny wyłącznik w skrzynce rozdzielczej. Następnie, dla stuprocentowej pewności, zweryfikuj brak napięcia w obwodzie za pomocą próbnika napięcia lub multimetru. To podwójne zabezpieczenie jest niezwykle ważne, ponieważ minimalizuje ryzyko porażenia prądem, pozwalając na bezpieczną pracę.
Co oznacza przewód fazowy i jak go podłączyć?
Przewód fazowy, standardowo oznaczany literą „L”, najczęściej występuje w kolorze brązowym, czarnym lub szarym. Jego głównym zadaniem jest doprowadzenie napięcia do włącznika, co umożliwia zasilanie oświetlenia. W przypadku włącznika podwójnego, przewód fazowy należy podłączyć do zacisku oznaczonego jako „L” lub symbolem strzałki. Kluczowe jest wykonanie solidnego i starannego połączenia z odpowiednią izolacją. Minimalizuje to ryzyko zwarć i potencjalnego porażenia prądem. Właściwe podłączenie przewodu fazowego jest niezbędne, aby zapewnić poprawne i bezawaryjne działanie oświetlenia. Zanim jednak zaczniesz jakiekolwiek prace związane z tym przewodem, bezwzględnie upewnij się, że obwód jest odłączony od zasilania – to absolutna podstawa bezpieczeństwa.
Jak prawidłowo podłączyć przewód neutralny do włącznika?
Jak prawidłowo podłączyć przewód neutralny we włączniku światła? To zagadnienie, które często budzi wątpliwości. W przypadku włączników podwójnych, przewód neutralny (N), zazwyczaj oznaczony kolorem niebieskim, nie łączy się bezpośrednio z samym włącznikiem – pełni on zupełnie inną funkcję. Jego rolą jest zamykanie obwodu elektrycznego w oprawie oświetleniowej, na przykład w żyrandolu. W puszce włącznika sytuacja wygląda następująco: oba przewody neutralne – ten doprowadzający zasilanie i ten prowadzący do lampy – są łączone za pomocą specjalnych złączek. To kluczowe połączenie umożliwia prądowi powrót do źródła zasilania, co zapewnia prawidłowe działanie obwodu oświetleniowego, a co za tym idzie, świecenie lampy. Bez tego połączenia obwód byłby niekompletny i oświetlenie nie funkcjonowałoby.

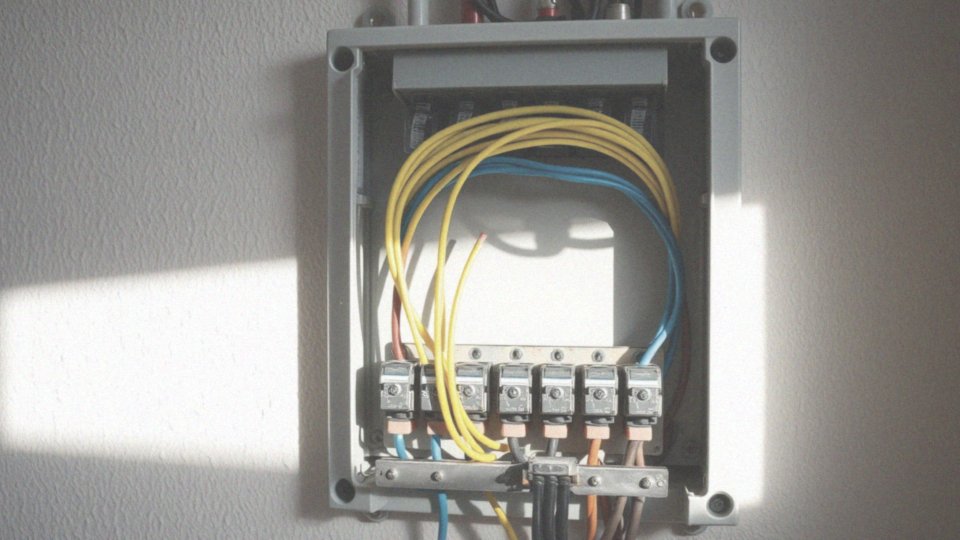

Jakie są zasady dotyczące podłączenia przewodów ochronnych i neutralnych?
Jak prawidłowo podłączyć przewody ochronne i neutralne w instalacji elektrycznej? To bardzo ważne pytanie, ponieważ od poprawnego rozróżnienia i podłączenia przewodów PE (ochronnego) i N (neutralnego) zależy nasze bezpieczeństwo. Przewód ochronny, który łatwo rozpoznasz po charakterystycznym żółto-zielonym kolorze, pełni funkcję zabezpieczającą przed porażeniem w przypadku awarii. Jest połączony zarówno z obudową urządzenia, jak i z uziemieniem. Dzięki temu zapewnia on bezpieczną ścieżkę dla prądu zwarciowego wprost do ziemi. W razie uszkodzenia sprzętu i pojawienia się napięcia na jego obudowie, prąd natychmiast popłynie przewodem PE do uziemienia, co powinno uruchomić wyłącznik różnicowoprądowy, potocznie zwany „różnicówką”. Ten z kolei odetnie zasilanie, chroniąc nas przed niebezpieczeństwem. Z kolei przewód neutralny (N), oznaczony kolorem niebieskim, ma zupełnie inną rolę. Jego zadaniem jest umożliwienie powrotu prądu do źródła zasilania, zamykając obwód elektryczny. Warto podkreślić, że przewód N sam w sobie nie chroni przed porażeniem i absolutnie nie wolno go łączyć z obudową urządzenia. Dlatego też tak istotne jest, aby przewody PE i N były wyraźnie rozróżnione i prawidłowo podłączone zgodnie z przeznaczeniem. Jakakolwiek zamiana tych przewodów może prowadzić do poważnych i niebezpiecznych sytuacji, stanowiących realne zagrożenie dla życia i zdrowia. W tej kwestii dokładność jest kluczowa i nie ma miejsca na błędy.
Jakie są zasady podłączania przewodów wyjściowych do włącznika podwójnego?
W podwójnym włączniku światła znajdziesz dwa zaciski wyjściowe, zazwyczaj oznaczone symbolami L1 i L2 lub cyframi 1 i 2. To właśnie do nich podłączasz przewody, które prowadzą do konkretnych punktów świetlnych, np. żarówek w żyrandolu, dając możliwość niezależnego sterowania nimi. Kwestia przypisania klawisza włącznika do danego światła zależy od tego, jak podłączysz przewody do zacisków L1 i L2. Kluczowe jest, aby połączenia były solidne i miały nienaruszoną izolację, co zapobiega zwarciom i zapewnia bezpieczeństwo instalacji elektrycznej. Pamiętaj o tym podczas montażu!
W jaki sposób podwójny włącznik może sterować dwoma źródłami światła?
Podwójny włącznik światła to sprytne rozwiązanie, które umożliwia niezależne sterowanie dwoma różnymi źródłami światła za pomocą jednego urządzenia. Posiada on dwa oddzielne przyciski, z których każdy odpowiada za włączanie i wyłączanie konkretnej lampy. W jego wnętrzu kryją się dwa niezależne obwody elektryczne, dzięki którym taka funkcjonalność jest możliwa. Działanie włącznika opiera się na prostym mechanizmie: wciśnięcie przycisku zamyka obwód elektryczny, co powoduje zapalenie się podłączonej do niego lampy. Włącznik posiada dwa wyjścia, zazwyczaj oznaczone jako L1 i L2, do których podłączone są poszczególne obwody oświetleniowe. Dzięki podwójnemu włącznikowi zyskujemy większą elastyczność w zarządzaniu oświetleniem w pomieszczeniu. Możemy włączyć tylko jedną lampę, drugą lub obie jednocześnie, dostosowując natężenie światła do naszych potrzeb i preferencji. To wyjątkowo komfortowe i praktyczne rozwiązanie, które pozwala na stworzenie odpowiedniej atmosfery w każdym wnętrzu.
Jak zamontować mechanizm świecznikowy w puszce montażowej?
Po starannym podłączeniu przewodów do włącznika świecznikowego, umieść go delikatnie w puszce, upewniając się, że żaden kabel nie został naruszony. Teraz wsuń mechanizm włącznika do puszki i zamocuj go przy pomocy śrubek lub specjalnych rozpórek, w zależności od konkretnego modelu. Następnie zamontuj zewnętrzną obudowę, czyli ramkę wraz z klawiszami, dbając o ich stabilne osadzenie. Upewnij się, że wszystkie elementy są właściwie dopasowane i solidnie zamocowane – to gwarancja długotrwałego i sprawnego użytkowania. Na koniec, włącz zasilanie i sprawdź, czy włącznik funkcjonuje bez zarzutu, a oba obwody prawidłowo włączają oraz wyłączają światło. Dokładnie go przetestuj, by mieć pewność poprawnego działania.

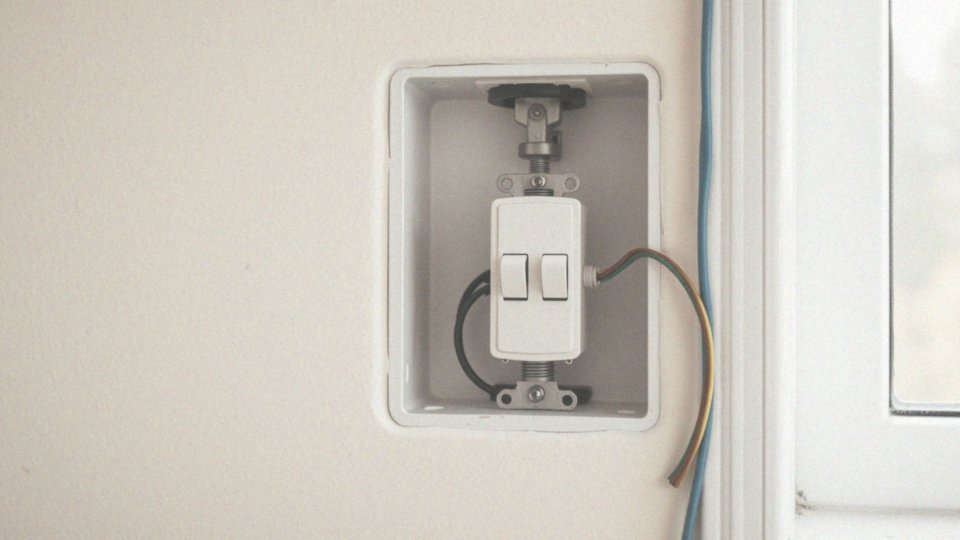

Jakie są różnice między podłączeniem włącznika podwójnego a pojedynczego?
Podstawowa różnica między włącznikiem pojedynczym a podwójnym sprowadza się do liczby kontrolowanych obwodów. Włącznik pojedynczy odpowiedzialny jest za sterowanie tylko jednym obwodem oświetleniowym. Z kolei włącznik podwójny oferuje możliwość niezależnego zarządzania dwoma obwodami. Dzięki tej funkcjonalności, włącznik podwójny umożliwia włączanie i wyłączanie dwóch różnych źródeł światła lub ich grup z jednego punktu. Stanowi to niezwykle praktyczne rozwiązanie, na przykład do kontroli zarówno głównego oświetlenia, jak i punktowych lamp w salonie. Oczywiście, włącznik podwójny posiada więcej zacisków niż jego pojedynczy odpowiednik, co wynika z obsługi dwóch obwodów. Sam proces instalacji jest zbliżony, jednak wymaga większej precyzji ze względu na podwojoną liczbę połączeń. Mimo większej liczby przewodów, instalacja, przy zachowaniu ostrożności, nie powinna sprawić większych problemów.
